颅颌面骨缺失修复 | 3D打印PEEK眼睑植入物制作流程

医疗增材制造在以节省成本的方式，生产独特几何形状解剖结构方面具有很大的优势。针对患者，可以轻松生产个性化定制植入物。从增材制造技术的优势中获益已成为全球趋势。

文章详细的介绍了Trabtech公司针对病人的PEEK植入物深入研究。TraBTech是一家利用增材制造技术进行创新和个性化植入物开发的公司。不仅能提供建模、增材制造以及三维解剖建模和设计，还能定制解决方案和培训咨询服务。

▲ 图片来源：TraBTech

PEEK植入物设计

为了更好地了解医疗增材制造的需求，关注定制植入物开发工作流程的某些阶段会有很大的帮助。这个过程之所以是 “定制”，是因为使用了病人自己的放射学图像以及根据这些图像创建的三维数字模型。

▲ PEEK植入物设计

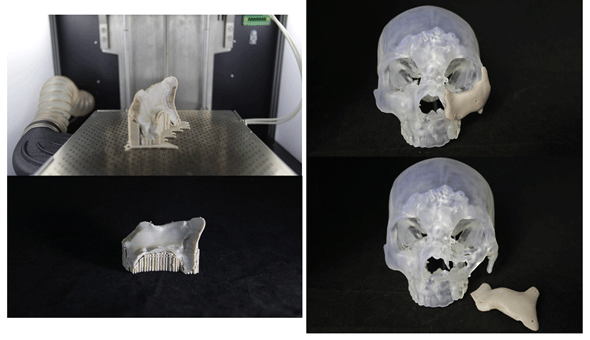

3D打印PEEK眼睑植入物

使用被称为FFF的3D打印技术制造医疗级聚合物部件是生物医学界的一个很大的发展。当对整形外科、骨科、创伤科和神经外科等领域使用的定制PEEK植入物进行跟踪检查时，可以发现患者的满意率很高。PEEK的另一个重要优势是它的射线可透性。与金属植入物不同，金属植入物在X射线照相中会产生伪影，而PEEK材料不会造成这种伪影。因此能在诊断和治疗阶段提供了更接近现实的评估结果。

▲ 3D打印PEEK眼睑植入物

（机器：Apium M220，材料：Evonik Vestakeep® i4 3DF）

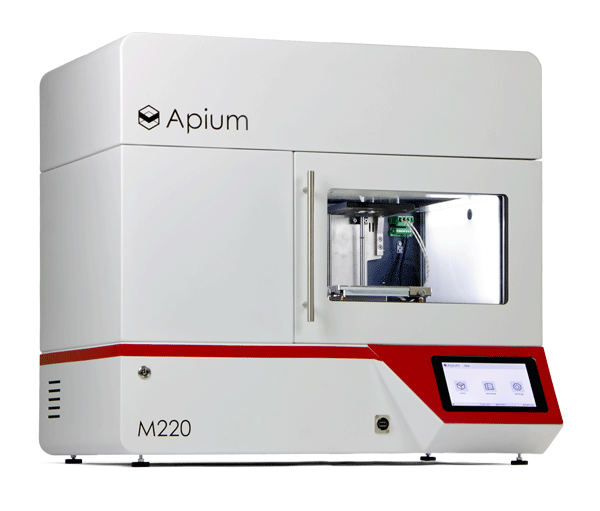

生物级PEEK 3D打印机

Apium M220是专为制造医疗产品和PEEK植入物而设计的3D打印机。可以通过3D打印生产个性化骨科植入物，从而达到临床和科研需求（材料工程，生物组织工程）。

▲生物级PEEK 3D打印机

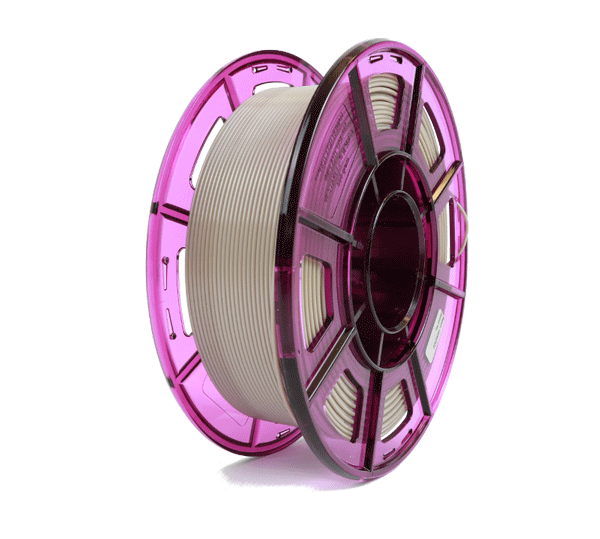

医用级PEEK丝材

PEEK具有良好的生物相容性、高耐化学性和低密度 (1.32 g/cm^2)。与钛合金不同，它也是生物惰性的。由于其生物惰性，可以在减少骨质流失的情况下进行手术。与钛等金属材料的弹性模量在102-210GPa之间不同，PEEK的弹性模量（3-4 GPa）更接近人体皮质骨（14 GPa）。PEEK的强度可以满足特别是颌面部区域的要求。已确定用于颅骨整形的PEEK植入物能够承受高于导致颅骨骨折的力量。此外，与钛合金植入物相比，PEEK具有更轻的重量保证。

▲Evonik Vestakeep® i4 3DF

眼眶底重建的真实案例

以下案例是由APIUM与LUCID Implants公司共同完成。LUCID Implants 是一家位于印度的医疗技术公司，提供针对患者的植入物解决方案。在 LUCID，他们设计、开发、制造和销售口腔颌面 (OMF) 和神经外科植入物。定制不同的尺寸和形状，以适应每个患者独特解剖结构。该患者因道路交通事故，导致其左眼眶底骨折。因此需要进行眶底重建，以恢复眼眶的形状。

该手术由Santhosh Rao博士、Subham Agrawal博士（助理外科医生）及其团队在印度INSINS医学科学（AIIMS）Raipur进行完成。在三个小时的手术中，Rao医生和他的团队使用经结膜切口和外侧内眦切口进行了手术，探查了整个眼眶底，拆除了现有的钢板和网状物。继续向后剥离以容纳PEEK PSI。进行了强制抽吸试验，以排除肌肉卡住的可能性。在术后不久，水肿消退后患者的眼眶体积得到精确重建，眼球下垂得到了纠正。

颅面外伤、肿瘤切除和先天性畸形都能导致颅颌面骨缺损。所以在治疗过程中功能性和美观性对于修复重建是很重要的，良好的外貌恢复可大大降低患者将来心理疾病发病率。使用计算机辅助设计和个性化定制3D打印的骨植入物可以准确的匹配患者病灶结构，缩短手术时间，改善临床效果。锦廷科技作为APIUM在中国区域的经销服务伙伴，针对3D打印定制PEEK植入物有着多年的经验，同时我们还有完整的一套数据分析及个性化解决方案，如您有需要可随时咨询我们。
